Máy biến áp cách ly là gì? Cấu tạo, nguyên lý và ứng dụng

Máy biến áp cách ly là gì là câu hỏi thường gặp khi tìm hiểu về các thiết bị dùng để cách ly nguồn điện và nâng cao mức độ an toàn cho hệ thống. Khác với máy biến áp thông thường, loại máy này sử dụng cuộn sơ cấp và thứ cấp độc lập về điện, giúp hạn chế truyền trực tiếp các nhiễu và sự cố từ phía nguồn sang tải. Bài viết dưới đây sẽ giúp bạn hiểu rõ máy biến áp cách ly là gì, cấu tạo, nguyên lý hoạt động, chức năng, ưu nhược điểm và ứng dụng của thiết bị.

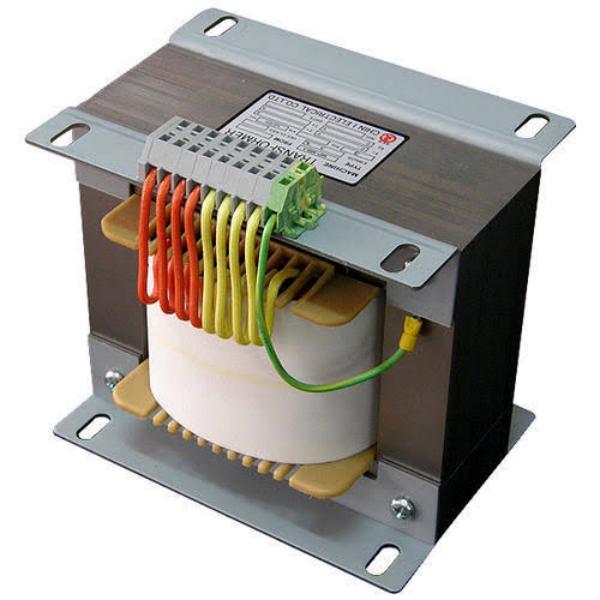

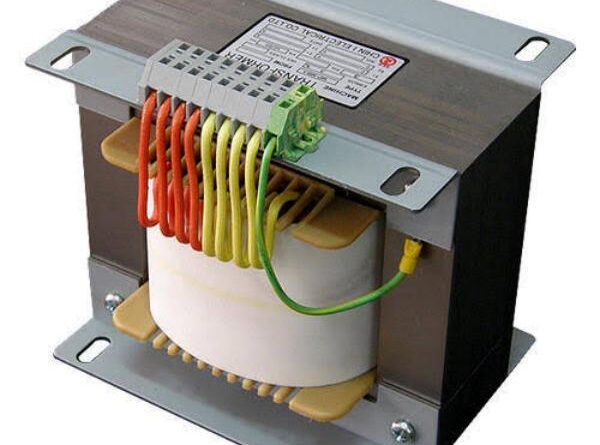

Máy biến áp cách ly

Máy biến áp cách ly là gì?

Máy biến áp cách ly là loại máy biến áp có cuộn dây sơ cấp và cuộn dây thứ cấp được cách ly về điện, nhưng vẫn truyền năng lượng từ cuộn sơ cấp sang cuộn thứ cấp thông qua từ trường trong lõi thép.

Khi điện áp xoay chiều được đưa vào cuộn sơ cấp, dòng điện tạo ra từ thông biến thiên trong lõi thép. Từ thông này cảm ứng ra sức điện động trên cuộn thứ cấp, từ đó cung cấp điện cho tải.

Điểm đặc trưng của máy biến áp cách ly là không có kết nối điện trực tiếp giữa đầu vào và đầu ra. Vì vậy, dù nguồn và tải vẫn truyền năng lượng cho nhau, chúng được tách biệt về mặt điện.

Tùy thiết kế, máy biến áp cách ly có thể có tỷ số biến áp 1:1 để giữ nguyên điện áp hoặc có tỷ số khác để tăng hoặc giảm điện áp đầu ra.

Cấu tạo của máy biến áp cách ly

Về cơ bản, máy biến áp cách ly gồm lõi thép, cuộn dây sơ cấp, cuộn dây thứ cấp, hệ thống cách điện cùng vỏ máy và hệ thống làm mát. Mỗi bộ phận đảm nhiệm một chức năng riêng để đảm bảo thiết bị truyền tải điện năng ổn định và duy trì khả năng cách ly.

Lõi thép

Lõi thép là bộ phận tạo đường dẫn cho từ thông giữa cuộn sơ cấp và cuộn thứ cấp. Bộ phận này thường được ghép từ các lá thép kỹ thuật điện nhằm giảm tổn hao do dòng điện xoáy và nâng cao hiệu suất hoạt động.

Chất lượng và thiết kế lõi thép ảnh hưởng trực tiếp đến tổn hao, độ nóng và khả năng vận hành ổn định của máy biến áp.

Cuộn dây sơ cấp

Cuộn dây sơ cấp là cuộn dây nhận điện áp từ nguồn đầu vào. Khi dòng điện xoay chiều chạy qua cuộn dây này, nó tạo ra từ thông biến thiên trong lõi thép.

Số vòng dây, tiết diện dây dẫn và vật liệu sử dụng phải được thiết kế phù hợp với điện áp và công suất định mức của máy.

Cuộn dây thứ cấp

Cuộn dây thứ cấp nhận năng lượng thông qua cảm ứng điện từ và cung cấp điện áp cho tải. Cuộn dây này được bố trí tách biệt về điện với cuộn sơ cấp.

Tùy theo thiết kế, số vòng dây của cuộn thứ cấp có thể bằng, nhiều hơn hoặc ít hơn cuộn sơ cấp để tạo ra điện áp đầu ra phù hợp.

Hệ thống cách điện

Hệ thống cách điện có nhiệm vụ duy trì khoảng cách và độ cách điện cần thiết giữa cuộn sơ cấp, cuộn thứ cấp, lõi thép và các bộ phận dẫn điện khác.

Đây là thành phần đặc biệt quan trọng đối với máy biến áp cách ly vì khả năng cách ly giữa nguồn và tải phụ thuộc lớn vào kết cấu và chất lượng của hệ thống cách điện.

Vật liệu cách điện phải phù hợp với điện áp làm việc, nhiệt độ vận hành và điều kiện môi trường của thiết bị.

Vỏ máy và hệ thống làm mát

Vỏ máy bảo vệ các bộ phận bên trong khỏi tác động của môi trường, đồng thời hạn chế nguy cơ tiếp xúc trực tiếp với các phần mang điện.

Trong quá trình hoạt động, máy biến áp phát sinh nhiệt do tổn hao trong lõi thép và dây quấn. Vì vậy, tùy công suất và thiết kế, máy có thể sử dụng phương pháp làm mát tự nhiên bằng không khí hoặc các hệ thống làm mát chuyên dụng.

Máy biến áp cách ly hoạt động như thế nào?

Máy biến áp cách ly hoạt động dựa trên nguyên lý cảm ứng điện từ. Năng lượng điện được truyền từ cuộn sơ cấp sang cuộn thứ cấp thông qua từ trường thay vì truyền bằng kết nối điện trực tiếp.

Khi cấp điện xoay chiều vào cuộn sơ cấp, dòng điện tạo ra từ thông biến thiên trong lõi thép. Từ thông này đi qua khu vực đặt cuộn thứ cấp và tạo ra sức điện động cảm ứng trên cuộn dây.

Điện áp cảm ứng ở cuộn thứ cấp phụ thuộc vào tỷ số giữa số vòng dây của hai cuộn:

U₂/U₁ ≈ N₂/N₁

Trong đó:

• U₁: điện áp đầu vào.

• U₂: điện áp đầu ra.

• N₁: số vòng dây cuộn sơ cấp.

• N₂: số vòng dây cuộn thứ cấp.

Nếu hai cuộn có số vòng dây tương đương, máy có thể hoạt động theo tỷ lệ gần 1:1, tức điện áp đầu ra gần bằng điện áp đầu vào. Nếu tỷ số vòng dây thay đổi, máy có thể đồng thời thực hiện chức năng tăng hoặc giảm điện áp.

Vì sao máy biến áp cách ly có thể cách ly nguồn và tải?

Khả năng cách ly xuất phát từ việc cuộn sơ cấp và cuộn thứ cấp không nối điện trực tiếp với nhau. Năng lượng được truyền qua từ trường trong lõi thép.

Do đó, dây dẫn phía nguồn không tạo thành một đường dẫn điện trực tiếp sang phía tải. Điều này giúp tách biệt hai mạch điện và hạn chế một số dòng điện không mong muốn truyền từ phía nguồn sang thiết bị.

Tuy nhiên, cần hiểu rằng máy biến áp cách ly không đồng nghĩa với thiết bị chống mọi nguy cơ điện giật. Mức độ an toàn thực tế còn phụ thuộc vào cách đấu nối, hệ thống tiếp địa, thiết bị bảo vệ và điều kiện sử dụng.

Máy biến áp cách ly có chức năng gì?

Máy biến áp cách ly không chỉ dùng để truyền tải điện năng mà còn có vai trò tách biệt nguồn và tải, hỗ trợ giảm ảnh hưởng của nhiễu và cung cấp điện áp phù hợp cho thiết bị.

Cách ly điện giữa nguồn và tải

Đây là chức năng quan trọng nhất của máy biến áp cách ly. Hai cuộn dây sơ cấp và thứ cấp được tách biệt về điện, giúp giảm sự truyền trực tiếp của các dòng điện không mong muốn giữa nguồn và tải.

Hạn chế ảnh hưởng của nhiễu điện

Máy biến áp cách ly có thể hỗ trợ giảm sự truyền dẫn của một số loại nhiễu điện từ phía nguồn sang tải. Nhờ đó, thiết bị điện tử và hệ thống điều khiển nhạy cảm có thể hoạt động trong môi trường nguồn điện phù hợp hơn.

Hỗ trợ bảo vệ thiết bị và người sử dụng

Việc tách biệt nguồn và tải giúp giảm một số đường truyền sự cố giữa hai mạch điện. Trong những hệ thống được thiết kế đúng tiêu chuẩn, máy biến áp cách ly có thể góp phần nâng cao mức độ an toàn cho thiết bị và người vận hành.

Cung cấp điện áp phù hợp cho thiết bị

Ngoài khả năng cách ly, máy biến áp còn có thể thay đổi điện áp theo tỷ số biến áp. Nhờ đó, thiết bị có thể nhận được mức điện áp phù hợp với yêu cầu vận hành.

Máy biến áp cách ly được sử dụng ở đâu?

Nhờ khả năng tách biệt nguồn điện với tải, máy biến áp cách ly được sử dụng trong nhiều hệ thống cần kiểm soát chất lượng nguồn và tăng mức độ an toàn điện.

Trong hệ thống điện công nghiệp

Trong môi trường công nghiệp, máy biến áp cách ly có thể được sử dụng để cấp nguồn cho máy móc, tủ điện, hệ thống điều khiển hoặc các thiết bị cần tách biệt với nguồn điện chính.

Thiết bị cũng có thể được bố trí ở những khu vực mà yêu cầu về cách ly điện và kiểm soát nhiễu cao hơn so với hệ thống điện thông thường.

Trong thiết bị điện và điện tử

Các thiết bị điện tử nhạy cảm có thể bị ảnh hưởng bởi nhiễu hoặc những biến động từ nguồn điện. Máy biến áp cách ly được sử dụng trong một số hệ thống để tách nguồn và tải, đồng thời cung cấp mức điện áp phù hợp cho thiết bị.

Trong hệ thống điều khiển và tự động hóa

Hệ thống điều khiển và tự động hóa thường sử dụng nhiều thiết bị điện tử, cảm biến và mạch điều khiển. Máy biến áp cách ly có thể được dùng để tách biệt nguồn cấp cho các mạch này, qua đó hỗ trợ giảm ảnh hưởng của nhiễu và các vấn đề liên quan đến nguồn điện.

Trong phòng y tế và các khu vực yêu cầu an toàn điện

Trong các hệ thống được thiết kế theo tiêu chuẩn chuyên ngành, máy biến áp cách ly y tế có thể được sử dụng như một phần của hệ thống cấp điện cách ly. Việc lựa chọn và lắp đặt phải tuân thủ các yêu cầu kỹ thuật, tiêu chuẩn an toàn và thiết kế của cơ sở y tế.

Cách chọn máy biến áp cách ly phù hợp

Để chọn đúng máy biến áp cách ly, không nên chỉ dựa vào công suất. Cần xem xét đồng thời điện áp đầu vào, điện áp đầu ra, số pha, yêu cầu cách điện và điều kiện vận hành thực tế.

Xác định công suất

Trước tiên cần xác định tổng công suất của các thiết bị sẽ sử dụng phía sau máy biến áp. Công suất định mức của máy cần đủ đáp ứng tải và có dự phòng phù hợp để tránh vận hành liên tục ở trạng thái quá tải.

Xác định điện áp đầu vào và đầu ra

Cần xác định chính xác điện áp nguồn hiện có và điện áp mà thiết bị yêu cầu.

Ví dụ, nếu nguồn điện đầu vào là 220V nhưng thiết bị cần một mức điện áp khác, cần lựa chọn máy có tỷ số biến áp phù hợp. Nếu chỉ cần tách biệt nguồn và tải mà không cần thay đổi điện áp, có thể lựa chọn máy biến áp cách ly tỷ lệ 1:1.

Xác định số pha

Máy biến áp cách ly có thể được thiết kế theo hệ thống 1 pha hoặc 3 pha.

• Hệ thống điện dân dụng và các tải công suất nhỏ thường sử dụng máy 1 pha.

• Hệ thống sản xuất, máy móc công nghiệp và tải công suất lớn có thể yêu cầu máy 3 pha.

Kiểm tra yêu cầu cách điện và an toàn

Đây là tiêu chí quan trọng khi lựa chọn máy biến áp cách ly. Cần kiểm tra cấp cách điện, điện áp chịu đựng, phương án nối đất, khả năng bảo vệ quá tải và các yêu cầu an toàn liên quan đến môi trường lắp đặt.

Kiểm tra thương hiệu, tiêu chuẩn và chế độ bảo hành

Nên ưu tiên máy biến áp có nguồn gốc rõ ràng, thông số kỹ thuật đầy đủ và được sản xuất theo tiêu chuẩn phù hợp với ứng dụng.

Câu hỏi thường gặp về máy biến áp cách ly

Máy biến áp cách ly có làm thay đổi điện áp không?

 Có thể tăng, giảm hoặc giữ mức điện áp tùy tỷ số vòng dây được thiết kế.

Máy biến áp cách ly có làm thay đổi tần số không?

Không. Máy biến áp không làm thay đổi tần số của nguồn điện trong điều kiện hoạt động thông thường.

Máy biến áp cách ly khác gì máy biến áp thông thường?

 Điểm khác biệt chính là sơ cấp và thứ cấp được cách ly về điện.

Máy biến áp cách ly nên dùng ở đâu?

công nghiệp, điều khiển, thiết bị điện tử, môi trường yêu cầu cách ly nguồn – tải.
